中国第九汽车工业设计院设计风淋室要求说明：
 1、双吹吹风，采用冷轧钢板或不锈钢制作而成；

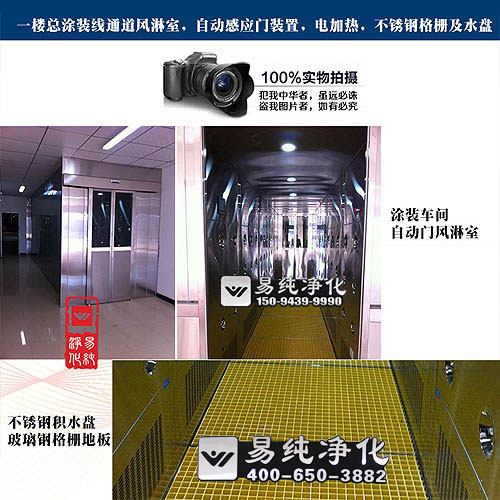

 2、地板采用格栅处理，底部为不锈钢接水盘，含进水口和出水口；

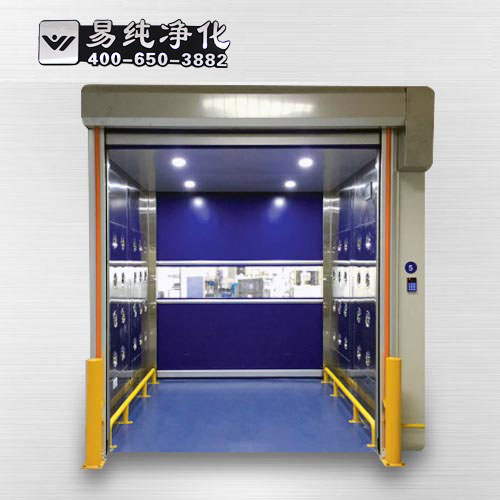

 3、风淋室进门为手动开门自动关门或全自动感应开关门；
 4、风淋室为单向通道进，旁边设置下班通道门；
 5、风淋室可设置成恒温自动电加热风淋室，满足北方用户需求；

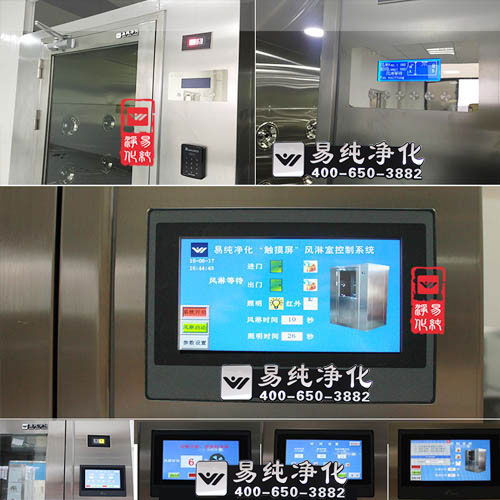

 6、可带门禁刷卡管理系统，便于车间人员进出管理；

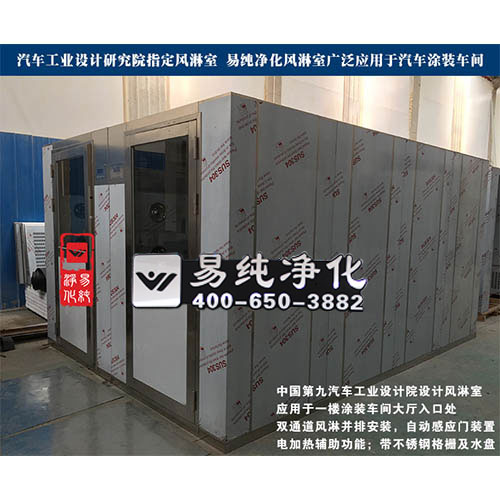

 7、涂装线分为一楼大门风淋和二楼洁净区风淋室，尺寸根据设计院要求定做；




车间大门和洁净区风淋室控制要求
 1) 从非洁净区进入
 外门打开，内门自动闭锁，如果人员或货物进入风淋室，同时进到风淋中心，经过红外探头风机将自动工作一定时间，此时内外门均闭锁风机停止工作后，蜂鸣响一声内门即可打开，人员或货物出风淋室，内门关闭，整个过程结束。
 2) 从洁净区退出
内门打开，外门自动闭锁，人员或货物进入风淋室，内门关闭，人员或货物经过红外探头则蜂鸣响一声外门即可打开，人员或货物出风淋室，外门关闭，整个过程结束。
 3) 风淋室风机必须具有时间自动调节功能。
 4) 风淋室自动保护功能
当风淋室中有一扇门或门机有故障无法闭合时，系统在经过一定时间后自动退出联锁功能，二门关闭后系统自动恢复联锁功能

汽车涂装线汽车吹灰系统工作原理
 由净化配套低噪音离心风机，将风淋室内的空气经预过滤器吸入后压入静压室，在静压室内再经高效过滤器压出，经过二级过滤后，将洁净的空气从箱体左右侧及顶侧的喷口高速喷出，将汽车表面的尘埃吹落，连同空气一起再被风机吸入预过滤器，空气中的尘埃将会被初、高效过滤器吸收。空气则经高效过滤器后再从喷口吹出，如此循环，以达到风淋除尘的目的。




1.1功能要求
 ——吹灰系统具有自动吹净功能，当车身进入吹净区时自动对车身进行吹净操作。
 ——吹灰系统要形成相对密闭的空间，两端通过空气风幕隔断，并且吹灰系统的长度要大于车身雪橇长度。
 ——吹灰系统内部空气循环利用，并且有过滤功能。
 ——吹灰系统的设计要方便日常清理，维护。
 ——内部吹嘴方向能够调节。
 ——风压风速应在20m/s以上。
 1.2 设计附加条件
 ——施工完成后不影响其它周边设备的检修。
 ——吹灰系统设计和施工的安装、用气对面漆机器人喷涂无影响。
 ——施工完成后不改变其它周边设备的物流方式及控制方式
 1.3 工位的人体工程学
 1.3.1 噪音
 ——允许设备产生的最大噪音级别：85分贝 在1000HZ下。
 1.3.2 安全
 ——装置对于操作工、车身不应有攻击性。
 ——对于人员和产品危险的区域应采取保护措施。
