*1．通电

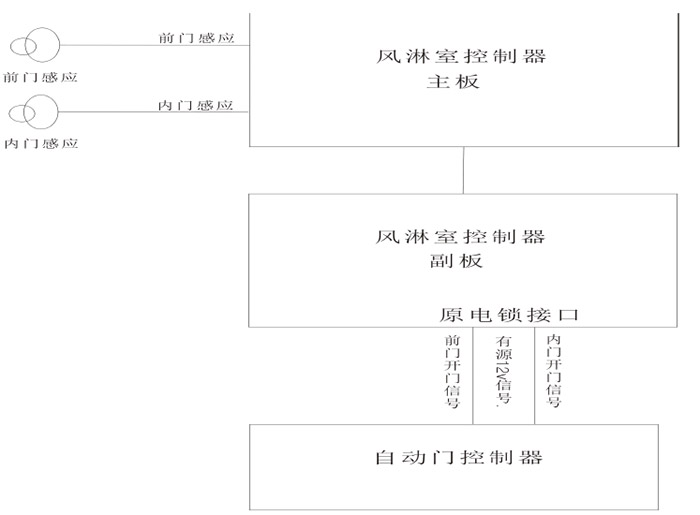

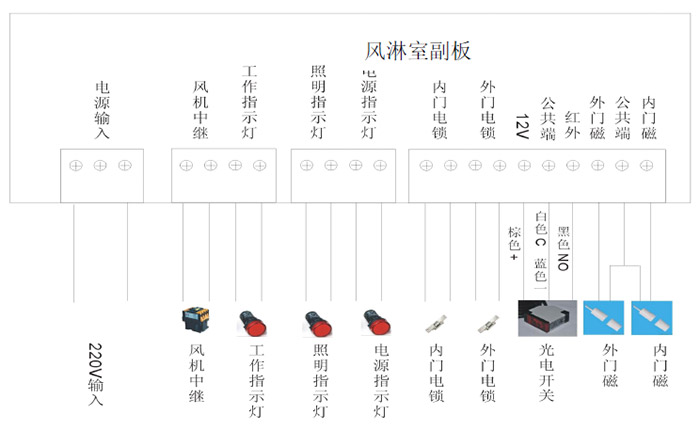

1.1 按背面接线图接好线， 检查无误后请插上电源220VAC ， 数码显示原设置值，如无指示灯亮为初始状态。

注：红外感应器电源为12VDC 时，接“12VDC 电源”接线端子。红外感应器电源为220VAC 时，接“工作指示灯”接线端子。

*2．待机

系统在待机状态内，感应头一感应到有人时立即进行语音提示吹淋工作，当超过待机时间时，系统转为初始状态。

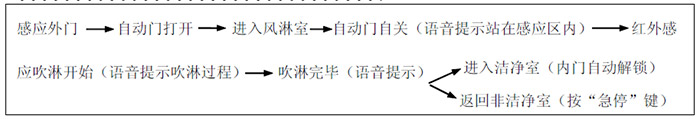

*3．进门（由外内走）—从非洁净室进入洁净室：

3.1 感应外门，外门自动开，风淋室照明灯点亮，工作指示灯亮，人走进风淋室，自动门自动关闭，语音提示：“你好，请站在感应区内”。系统开始检测是否有人在风淋室，如检测到有人, 系统即转入风淋过程3.2。

3.2 风机起动开始风淋，风淋延时开始倒数10S（设置值）。语音提示：“正在工作，请转动身体360 度”，风淋结束后，启动延时，延时结束后，启动延时，延时结束后，内门自动解锁，语音提示：“吹淋完毕，请从后门退出”，人出内门后进入洁净室，门自动关闭，系统返回初始状态，等待下一次使用。（注：如延时结束后想返回非洁净室，请按“急停”键，内外门解锁，可返回非洁净室。）

3.3 如系统在10 秒内检测风淋室无人时，系统返回待机状态(红外检测继续工作)。在待机状态下，如系统检测到人体时，风淋室开始风淋，但超过待机状态10 秒后，系统返回初始状态。

3.4 如有人在风淋室，但不在系统感应区内，系统即转入3.3，当系统一检测到有人时，系统即转入风淋过程3.2。

3.5 如系统正在工作，有人接触按键开关时，语音提示：“正在工作，请不要随便触摸开关”。

*4. 出门（由内外走）—从洁净室到非洁净室：

4.1 感应内门，内门自动打开，风淋室照明灯点亮，工作指示灯亮，人走进风淋室，内门自动关闭。系统开始检测是否有人在风淋室。

4.2 如检测到有人：可以选择内门出去:按“急停”键，内、外门解锁，,人返回洁净室后，内门自动关闭。系统返回初始状态或选择外门出去，外门自动解锁，进入非洁净室，外门自动关闭。系统返回初始状态。

4.3 如检测不到有人：此时有人打开外门，系统即转入进门过程3.此时有人打开内门，系统即转入出门过程4.

4.4 如有人在风淋室，但不在系统感应区内，系统即转入4.3，当系统一检测到有人时，系统即转入4.2。

4.5 在出门过程中，如系统检测到有人已进入风淋室，里面的人在5 秒内没有离开风淋室，系统自动返回初始状态。

1．按键

1.1 风淋室“照明”按键：

a. 每次开门即自动开启照明灯，也可以按“照明”键开/关照明灯,但风淋在工作时，按此按键无效。

b. 当按下此按键3 秒时，可进入照明时间的设置，此时可通过上调、下调键调节设置，设置调节范围为1-99（即1~99 分），调节时间由数码管显示出来.

1.2“急停”按键：a.在风淋工作时，按下急停按键，红色急停指示灯亮，打开内外门开门输出。急停时系统检测到有人时，也会正常风淋。

b.当按下此按键20 秒时，可进入延时倒计时设置，此时可通过上调、下调键设置，设置调节范围为0~60 秒，调节时间由数码管显示出来.

1.3“上调、下调”按键：在使用中通过上下调按键调节风淋时间，调节范围（2-60 秒），调节时间由数码管显示出来。

1.4“手动”风淋按键：

a.在内外门关闭时，按下手动按键，系统即转入风淋过程3.2。

b.当按下此按键3 秒时，可进入自检程序，此时各指示灯依次点亮，继电器依次输出。

2． 指示显示

2.1“急停”指示灯：在风淋工作时，急停有效时此指示灯亮。

2.2“手动”指示灯：手动按键风淋时此指示灯亮。

2.3“照明”指示灯：照明开启时此指示灯亮，照明灯点亮后，在照明设定时间内没有被

再次触发，则自动熄灭。
